3.VBR----Breakdown Voltage @ IT （反向击穿电压）

TVS管通过规定的测试电流It时的电压，这是表示TVS管导通的标志电压，

即从此点开始器件进入雪崩击穿。

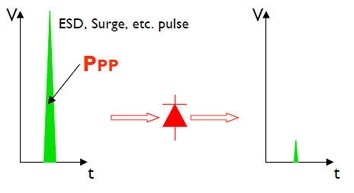

4.Ppp----Maximum Peak Pulse Power （最大峰值脉冲功率）
PPP 峰值脉冲功率为ESD 器件上瞬间通过的最大功率值。如图所示，NUP2105
的峰值功率为，是指8/20us 脉冲波（8us 达到100%Ipp，20us 达到50%Ipp），
保护器件能够承受的最大功率为350w。

5.Cj ----Junction Capacitance （结电容）

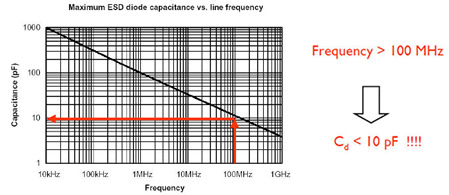

主要是指TVS 连接GND 和I/O 时，具有的电容值。Cd 为ESD/TVS 器件的引脚
寄生电容，通信速率越高，线路上使用的ESD 保护 器件的结电容要越低，否则
将破坏数据信号。如图所示，PRTR5V0U2X 的Cd 远低于1pf，非常适合用于USB2.0
等高速通信场合。还有部分作为高速IO 上保护的TVS，还会给出insert loss @
Freq。以便确认是否能作为保护器件。

6. IT---- Test Current （测试电流） 在这个电流值下规定器件的反
向击穿电压值器件的反向击穿电压值。

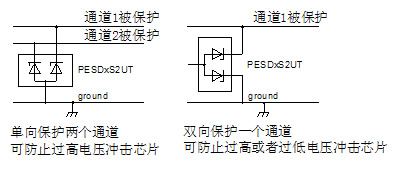

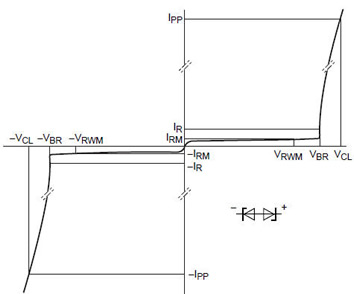

7.单向保护和双向保护
如图所示，单向保护器件仅能对正脉冲或者负脉冲进行防护，而双向保护器
件一端接要保护的线路，一端接地，无论来自反向还是来自正向的ESD 脉冲均被
释放，更有效地保护了IC。

有了这些主要的参数，基本上就能知道如何选择一个适合自己电路的TVS 了。

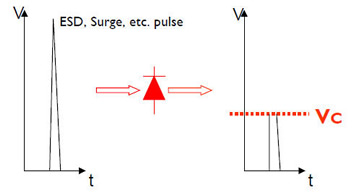

Vc、Ipp 反映了TVS 器件的浪涌抑制能力。当TVS 承受额定的瞬时峰值脉冲电流
Ipp 时，可能在器件上的瞬时最大电压值即最大箝位电压为Vc。此时，如果脉冲
时间为规定的标准值，则TVS 的最大峰值脉冲功率为：PM=Vc*Ipp。因此在选用
TVS 前，最好对线路中产生的脉冲类型有大致的了解，是单脉冲，还是复脉冲，
脉冲的上升时间，脉宽，峰值等，以便确定Vc，Ipp，PM。

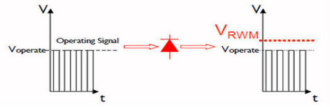

一般确定VRWM 应等于或略高于电路的正常工作电压，确保TVS 的接入不会影响

到正常的工作。在交流线路，则需要根据正常工作电压的squar（2）（即1.414）
倍，也就是峰值来确定。
VBR 不能小于电路的最大允许工作电压。否则TVS 进入雪崩，漏电流增大，影响
电路工作。
如果作为IO 脚保护，需要认真研究Cj 和insert loss，会改变信号的相位和强
度，可能造成工作不稳定。另外，还有双向的TVS 管，双向的参数同样适用。
